Nguyên tắc và quy trình thi công thép cầu thang chuẩn

Cầu thang là một kết cấu quan trọng nhằm liên kết giữa các tầng, đồng thời phải đảm bảo khả năng chịu lực. Chính vì vậy, việc bố trí thép cầu thang chuẩn kỹ thuật là rất quan trọng. Vậy khi thi công thép cầu thang cần đảm bảo những nguyên tắc, lưu ý gì? Quy trình thi công như thế nào để đảm bảo độ bền vững cao? Tất cả sẽ được Trường Sinh giải đáp trong bài viết dưới đây!

Tầm quan trọng của thép cầu thang

Thép cầu thang đóng vai trò quan trọng trong xây dựng có thể kể đến như:

• Khả năng chịu lực cao: Thép là vật liệu có độ bền kéo và nén lớn, rất phù hợp với kết cấu đòi hỏi chịu tải trọng lớn như cầu thang, đảm bảo chịu lực khi di chuyển hoặc mang vác vật nặng.

• Độ cứng: Hầu hết mọi loại thép như thép xoắn phi 8 và phi 10 đến các loại thép to và tròn hơn đều đạt được độ cứng nhất định. Với thép cầu thang, nhiều kỹ sư và kiến trúc sư sẽ lựa chọn thép tròn xoắn phi 10 và thép tròn trơn phi 6.

• Độ dẻo dai: Ngoài độ cứng, thép cũng có độ đàn hồi cao, khi bị uốn cong có thể hồi về vị trí ban đầu. Ngoài ra, nếu thép không bị tiếp xúc với không khí hay độ ẩm thì độ bền của chúng sẽ cao hơn.

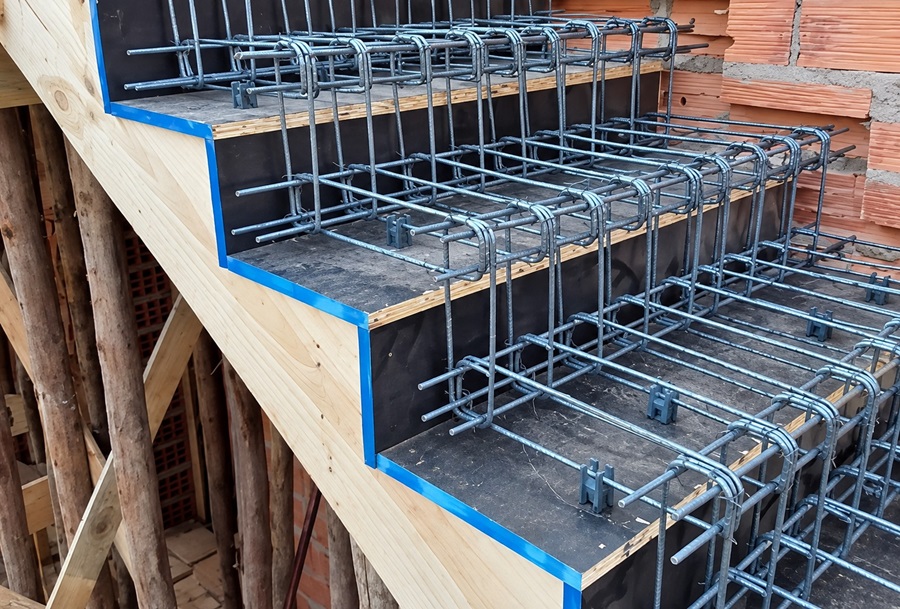

Thép cầu thang đảm bảo khả năng chịu lực cho cầu thang

Các loại thép cầu thang được sử dụng phổ biến

Thép sử dụng trong thi công kết cấu cầu thang thường phụ thuộc vào loại cầu thang (cầu thang thẳng, zizac, chữ L, xoắn) và phương pháp thi công. Tại Việt Nam, thép dùng để thi công cầu thang có 3 loại chính là:

Thép chịu lực (thép đà)

Đây là phần thép chạy dọc toàn bộ cầu thang, thường là loại thép tròn xoắn phi 14 - phi 18, phổ biến nhất vẫn là loại thép phi 16. Do đóng vai trò chịu lực chính, bạn cần đảm bảo loại thép được chọn phải đạt chuẩn, không bị hư hỏng, gỉ sét.

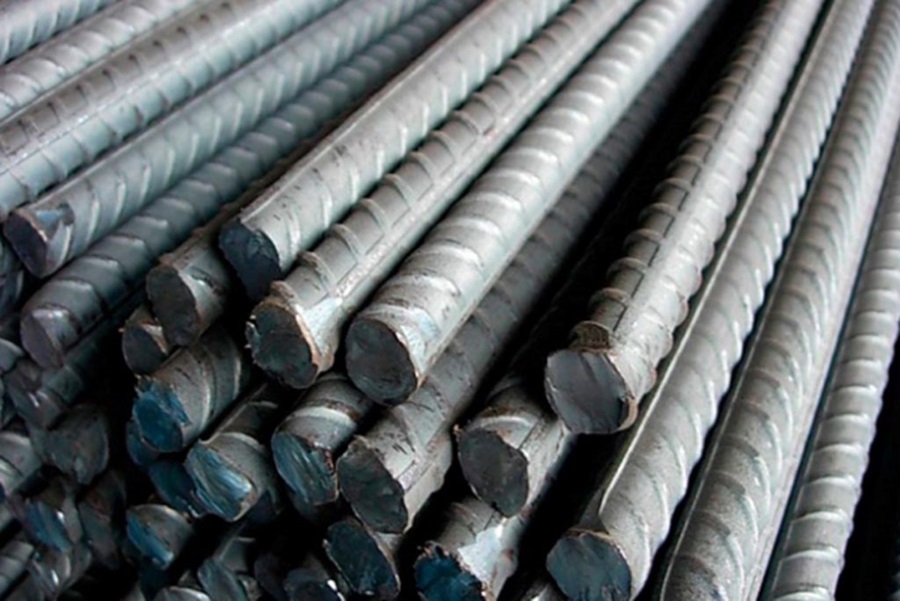

Thép chịu lực thường là thép phi 14 đến phi 18

Thép đai

Thép đai là thép chạy ngang cầu thang, có chức năng như một giằng giữ cố định cho thép đà ở trên. Cố định khoảng cách tốt nhất cho toàn bộ kết cấu thép cầu thang khi đan. Chúng không phải chịu lực nhiều nên loại thép được chọn là thép trơn phi 6 hoặc phi 8.

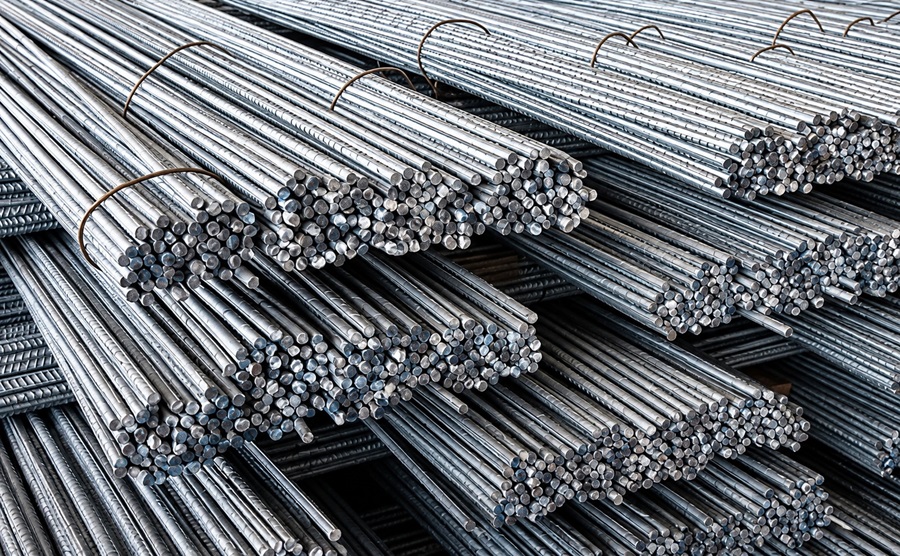

Thép đai trong kết cấu cầu thang

Thép buộc

Thép buộc đóng vai trò buộc giữ cố định thép đà và thép đai lại với nhau, đảm bảo chúng không bị xê dịch khi thi công hoặc đổ bê tông. Thép buộc còn có nhiều tên gọi như kẽm buộc, cuộn kẽm buộc…

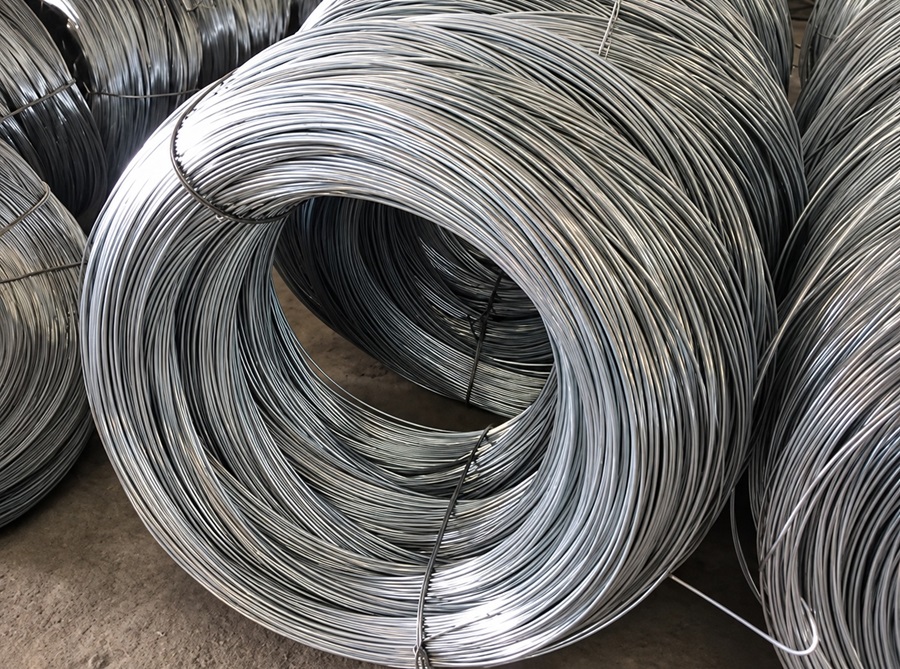

Thép buộc có tác dụng giữ cố định thép đà và thép đai lại với nhau

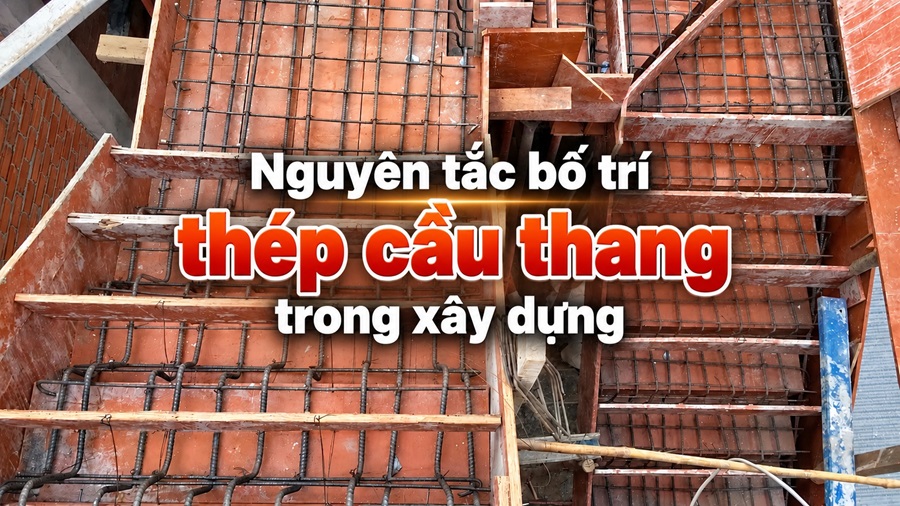

Nguyên tắc bố trí thép cầu thang chuẩn

Việc bố trí thép cầu thang là một bước không thể thiếu khi thi công cầu thang nhằm đảm bảo công trình an toàn, bền vững, tuổi thọ cao. Để tránh được những rủi ro khi thi công, cần tuân thủ những nguyên tắc bố trí thép cầu thang như sau:

• Sử dụng thép phi 6 đến 8, bố trí theo đúng bản vẽ thiết kế được phê duyệt.

• Đối với các vị trí tiếp giáp với dầm, thép ngang cần được bẻ lên trên để tạo đầu chờ liên kết chắc chắn với lan can.

• Bản thang cần được cắm vào tường ít nhất 100mm để tăng tính ổn định, tạo điểm tựa vững chắc.

• Sử dụng thép đạt chuẩn, thương hiệu lớn, không bị han gỉ.

• Kiểm tra kỹ, gia cố chắc chắn điểm nối thép để tránh tuột, gãy mối nối khi thi công và sử dụng.

2 phương pháp thi công thép cầu thang phổ biến

Hiện nay có 2 phương pháp thi công thép cầu thang là:

Làm mặt phẳng

Đây là phương pháp thi công đơn giản, đạt hiệu quả cao nhưng yêu cầu thêm công tác tạo bậc về sau. Quy trình thi công cơ bản có 4 bước gồm:

• Bước 1: Đo độ dài của thép đà, cắt số lượng theo thiết kế và đặt các thanh thép chịu lực thẳng hàng với nhau. Tạo khoảng cách bằng nhau từ 10 - 12cm.

• Bước 2: Cắt sắt đai đúng kích thước quy định, theo độ rộng của mặt cầu thang. Ở 2 bên đầu phải uốn đai móc theo quy chuẩn.

• Bước 3: Cố định đai sắt chịu lực bằng thép buộc, giữ khoảng cách bằng nhau ở mỗi thanh đai và buộc chắc chắn. Phần đai phải uốn xoay cùng chiều với nhau.

• Bước 4: Đưa kết cấu thép đã đan vào vị trí cầu thang đã đo trước đó.

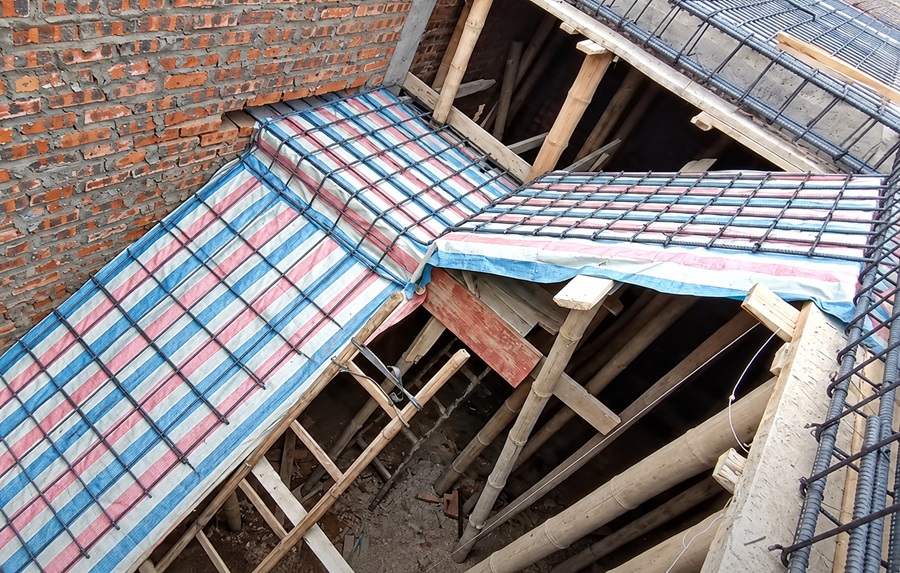

Phương pháp thi công làm mặt phẳng

Uốn thép theo hình bậc thang

Việc áp dụng phương pháp uốn thép theo hình dáng bậc thang sẽ tạo ra các bậc thang mỏng hơn nhưng vẫn đảm bảo khả năng chịu lực. Phương pháp này cũng yêu cầu độ chính xác và kinh nghiệm cao.

Khi thi công, mỗi đoạn uốn phải đều nhau và đảm bảo đúng với độ cao - độ rộng cửa bậc. Các vị trí như chiếu nghỉ, bậc xoắn…cần phải thi công chính xác. Việc thi công sẽ được thực hiện trên từng thanh thép chịu lực, uốn từng cây thép có độ cao và rộng phù hợp với thiết kế cầu thang đã có từ trước. Sau khi uốn xong thép đà, thợ thi công sẽ đưa lên phần giàn giáo đỡ để tiếp tục cố định bằng thép đai như phương pháp 1.

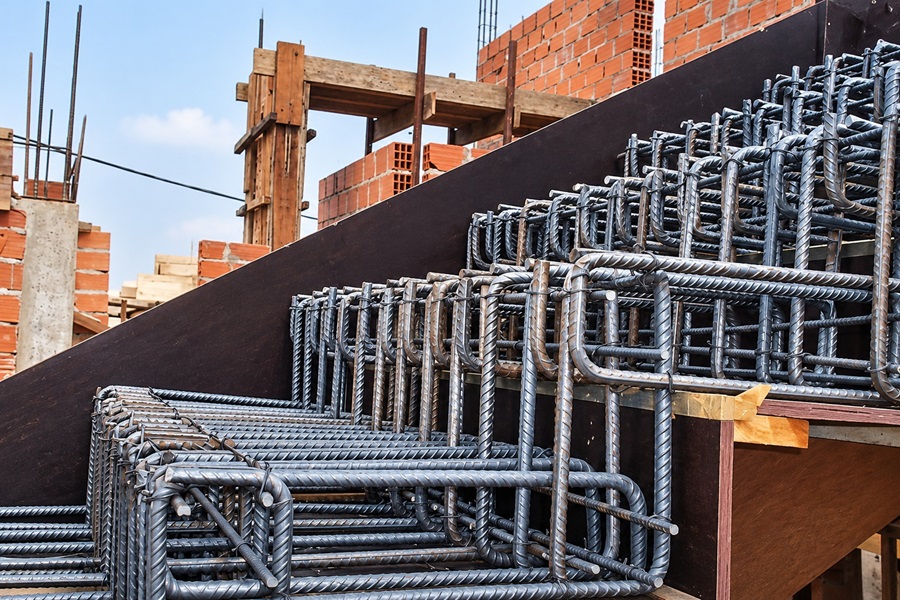

Phương pháp uốn thép theo hình bậc thang

Lưu ý chung

Khi thi công áp dụng 2 phương pháp này, bạn cần nắm được những lưu ý chung như sau:

• Ở điểm tiếp nối cần phải hàn hoặc buộc theo tiêu chuẩn. Nếu hàn cần đặt trồng lên nhau 10 lần đường kính của thép. Còn buộc thì đảm bảo chồng lên nhau 20 - 25cm.

• Tất cả những phần tiếp giáp với tường đều phải được cắm thanh giằng cố định tối thiểu là 5cm.

• Ở vị trí chiếu nghỉ, bậc rộng cần dùng thanh thép nguyên, không nối tại những vị trí này.

Quy trình thi công thép cầu thang chuyên nghiệp

Để đảm bảo thép cầu thang được bố trí chính xác, đúng kỹ thuật, đảm bảo độ bền và an toàn, bạn có thể tham khảo quy trình thi công thép cầu thang mà chúng tôi sẽ chia sẻ ở dưới đây:

• Bước 1: Dọn dẹp sạch sẽ mặt bằng thi công, đảm bảo đủ không gian để thi công an toàn. Sử dụng thước thủy bình, dây căng để xác định vị trí lắp đặt thép chính xác.

• Bước 2: Tiến hành cắt và uốn thép theo bản vẽ kỹ thuật, đảm bảo đúng kích thước và hình dáng cầu thang.

• Bước 3: Đặt thép chịu lực theo đường nghiêng cầu thang, cố định bằng dây thép.

• Bước 4: Các thanh thép đai phải quấn quanh bậc và bản ngang để gia cố chắc chắn.

• Bước 5: Kết nối các thanh thép theo phương pháp hàn hoặc buộc.

  • Nếu hàn 2 phía thì chiều dài mối hàn phải gấp 5 lần đường kính thép.

  • Nếu hàn 1 phía, chiều dài mối hàn phải gấp 10 lần đường kính thép.

  • Đối với phương pháp buộc thì nối chồng 2 đầu với chiều dài vùng nối tối thiểu 250mm đối với thép chịu kéo và 200mm với thép chịu nén.

• Bước 6: Khi hoàn thành lắp đặt, tiến hành kiểm tra toàn bộ hệ thống kết cấu thép để đảm bảo các thanh thép đặt đúng vị trí, không bị lệch, mối hàn chắc chắn.

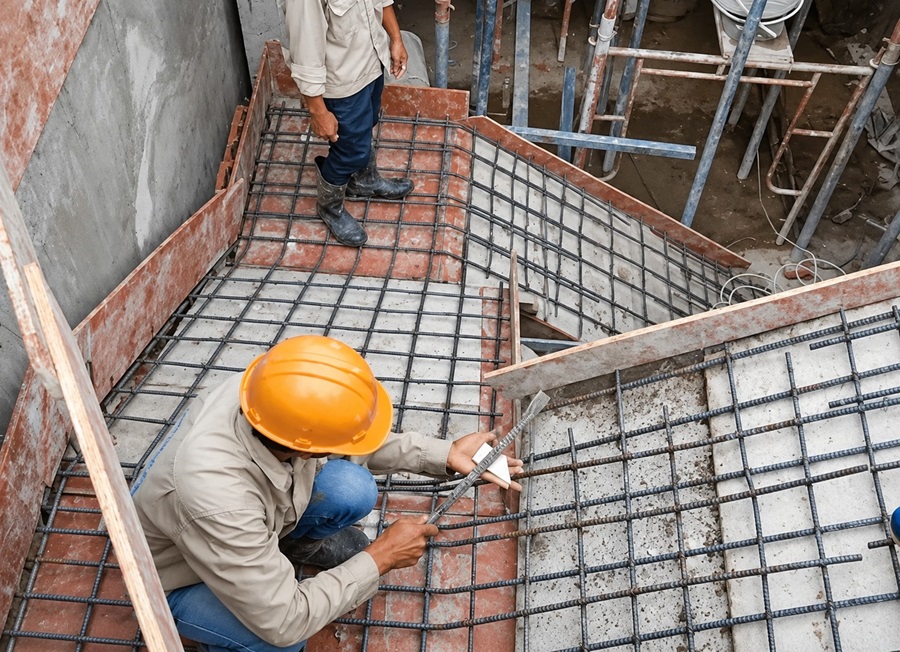

Quy trình thi công thép cầu thang chuyên nghiệp

Những lưu ý khi thi công thép cầu thang

Khi thi công thép cầu thang, bạn cần lưu ý một số điều sau:

• Lựa chọn thép đạt chuẩn: Thép được sử dụng phải đúng chủng loại, xuất xứ rõ ràng. Tuyệt đối không sử dụng thép đã qua gia công, biến dạng hoặc hàn nối sai yêu cầu thiết kế:

• Tuân thủ yêu cầu kỹ thuật: Thực hiện đúng các quy chuẩn kỹ thuật trong thiết kế, thi công và bảo trì công trình, kiểm soát chất lượng theo hồ sơ thiết kế và quy định hiện hành.

• Đan thép đúng kích thước: Đường kính thép, số lượng thanh thép và độ rộng mắt lưới phải phù hợp với yêu cầu kết cấu.

• Kiểm tra trước khi đổ bê tông: Toàn bộ hệ thép phải được kiểm tra kỹ lưỡng tại các điểm giao nhau, mép cầu thang, vị trí buộc nối và các điểm tiếp giáp. Kiểm tra vị trí đặt lớp thép đảm bảo đúng khoảng cách bảo vệ theo thiết kế.

• Cố định chắc chắn hệ thép: Tránh tình trạng thép bị xê dịch, võng hoặc lệch vị trí khi đổ và đầm bê tông.

• Chọn đơn vị xây dựng chuyên nghiệp: Ưu tiên chọn nhà thầu có kinh nghiệm nhiều năm, cung cấp những phương án thi công phù hợp, đảm bảo chất lượng và tối ưu chi phí.

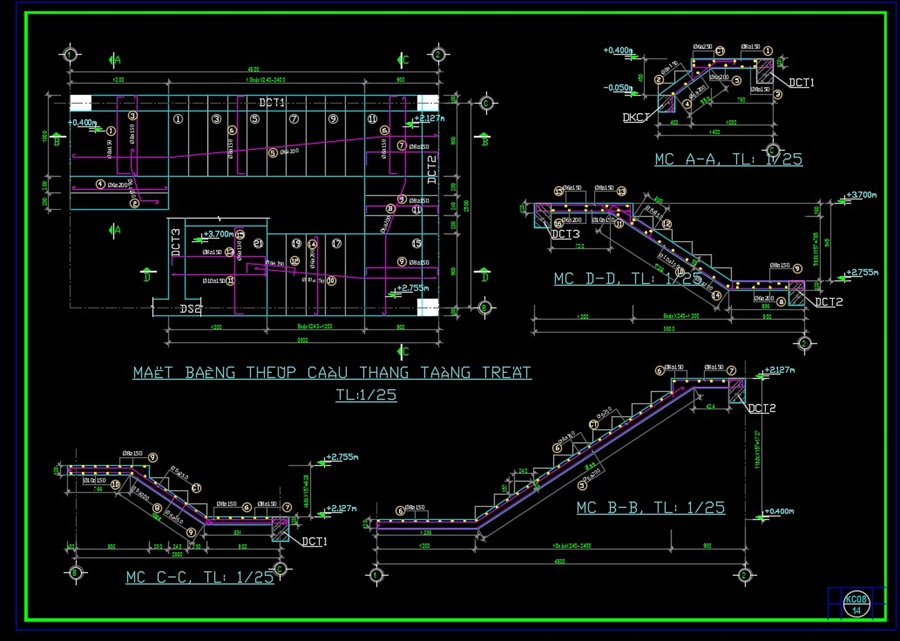

Một số bản vẽ kết cấu thép cầu thang

Bạn đọc tham khảo một số bản vẽ kết cấu cầu thang ở dưới đây:

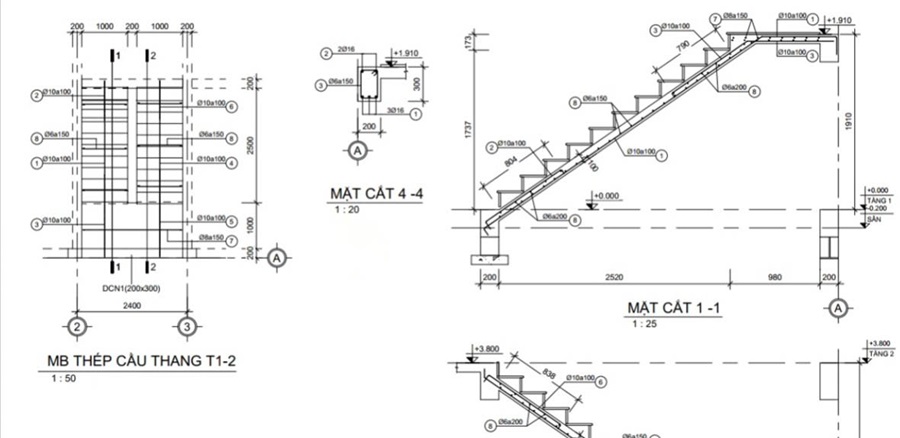

Bản vẽ mặt bằng thép cầu thang

Mẫu bản vẽ mặt bằng thép cầu thang

Thép cầu thang là bộ phận quan trọng quyết định khả năng chịu lực, độ ổn định và độ bền của cầu thang bê tông cốt thép. Nếu chưa có kinh nghiệm thi công thép cầu thang, gia chủ nên phối hợp với kỹ sư kết cấu hoặc liên hệ với đơn vị thi công có chuyên môn để đảm bảo cầu thang đạt yêu cầu kỹ thuật và an toàn trong quá trình sử dụng.
