Bản vẽ hoàn công là gì? Quy định và những điều cần biết

Bản vẽ hoàn công được lập sau khi công trình xây dựng hoặc hạng mục đã hoàn thành. Tuy nhiên, không phải ai cũng hiểu rõ được loại bản vẽ này, đặc biệt là với những người mới. Trong bài viết dưới đây, Trường Sinh sẽ giúp bạn giải đáp bản vẽ hoàn công là gì, đồng thời cập nhật những quy định hiện hành.


Bản vẽ hoàn công là gì

Tại Chương I, Khoản 4 Điều 2 Nghị định 6/2021/NĐ-CP, bản vẽ hoàn công là bản vẽ công trình xây dựng hoàn thành, trong đó thể hiện vị trí, kích thước, vật liệu và thiết bị được sử dụng thực tế. Có thể hiểu đơn giản, bản vẽ hoàn công là bản vẽ thể hiện hiện trạng thực tế của công trình xây dựng hoặc hạng mục sau khi đã hoàn thành.

Bản vẽ hoàn công là một trong những loại giấy tờ trong:


• Hồ sơ quản lý chất lượng thi công xây dựng công trình;

• Danh mục hồ sơ phục vụ quản lý, vận hành và bảo trì công trình

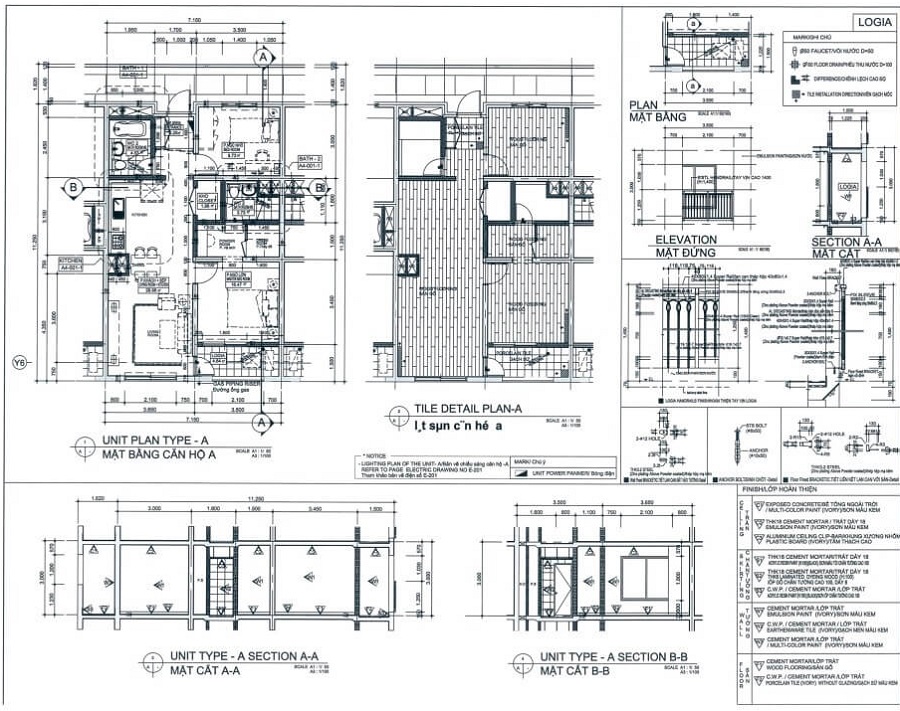

Bản vẽ hoàn công là bản vẽ thể hiện vị trí, kích thước, vật liệu và thiết bị được sử dụng thực tế.


Bản vẽ hoàn công gồm những gì?

Về cơ bản, một bộ bản vẽ hoàn công sẽ gồm những nội dung sau:


• Thông tin chung công trình: Nội dung thông tin gồm: tên công trình/dự án, địa điểm xây dựng, chủ đầu tư, đơn vị thiết kế, nhà thầu/đơn vị thi công, đơn vị giám sát, thời gian lập bản vẽ và ký hiệu trên bản vẽ.

• Bản vẽ kiến trúc hoàn công: Thể hiện rõ hiện trạng thực tế của mặt bằng, mặt cắt, mặt đứng, cầu thang, cửa, ban công, mái, và các không gian sử dụng sau thi công.

• Bản vẽ kết cấu hoàn công: Thể hiện các hạng mục như móng, dầm, sàn, cột, vách, thép, bê tông, cầu thang, cốt thép thực tế (nếu có thay đổi).

• Bản vẽ hệ thống kỹ thuật (MEP):

• Điện: sơ đồ nguyên lý, sơ đồ đi dây, vị trí tủ điện, ổ cắm, công tắc, đèn, tiếp đất…

• Cấp thoát nước & vệ sinh: đường ống cấp, thoát, vị trí thiết bị vệ sinh, hố ga, bể tự hoại…

• Điều hòa, thông gió, PCCC, khí, Internet… (nếu có).

• Những điều chỉnh so với bản vẽ thiết kế: Mọi thay đổi về kích thước, vật liệu, vị trí, kết cấu, công năng….so với bản vẽ thiết kế ban đầu sẽ được thể hiện rõ ràng.

• Dấu, chữ ký và danh mục bản vẽ kèm theo: Bản vẽ hoàn công yêu cầu khung tên, dấu, chữ ký của người lập bản vẽ, đại diện nhà thầu thi công, chỉ huy trưởng cùng các bên liên quan.

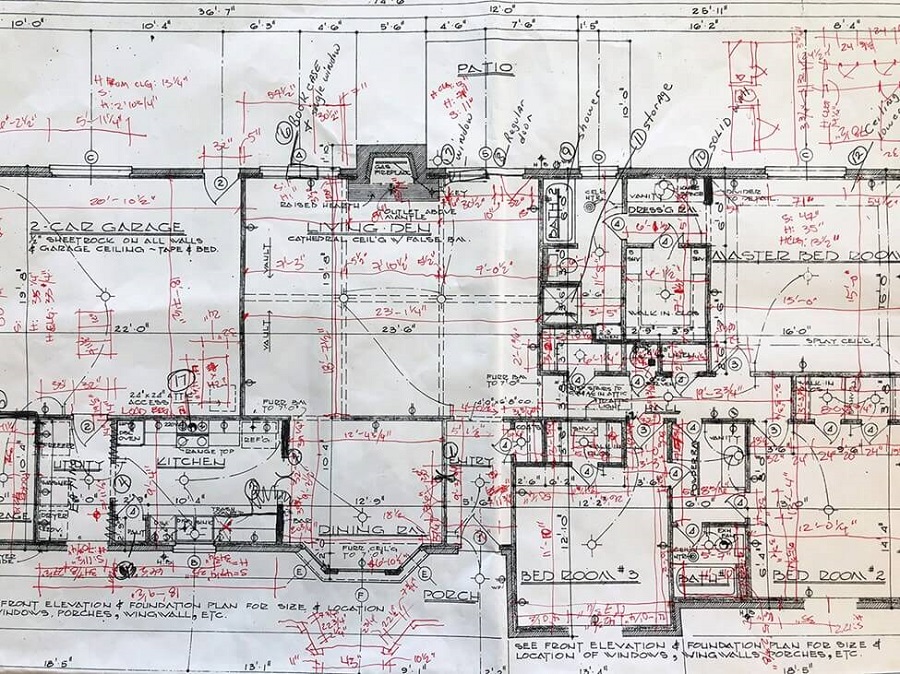

Một bản vẽ được điều chỉnh các thông số kỹ thuật



Những quy định mới nhất về lập bản vẽ hoàn công

Tại Phụ lục IIB Nghị định 6/2021/NĐ-CP có những quy định liên quan tới bản vẽ hoàn công như sau:


Lập bản vẽ hoàn công

a) Trường hợp các kích thước, thông số thực tế của hạng mục công trình, công trình xây dựng không vượt quá sai số cho phép so với kích thước, thông số thiết kế thì bản vẽ thi công được chụp (photocopy) lại và được các bên liên quan đóng dấu, ký xác nhận lên bản vẽ để làm bản vẽ hoàn công.


Nếu các kích thước, thông số thực tế thi công có thay đổi so với kích thước, thông số của thiết kế bản vẽ thi công được phê duyệt thì cho phép nhà thầu thi công xây dựng ghi lại các trị số kích thước, thông số thực tế trong ngoặc đơn bên cạnh hoặc bên dưới các trị số kích thước, thông số cũ trong tờ bản vẽ này;


b) Trong trường hợp cần thiết, nhà thầu thi công xây dựng có thể vẽ lại bản vẽ hoàn công mới, có khung tên bản vẽ hoàn công tương tự như mẫu dấu bản vẽ hoàn công quy định tại Phụ lục này;


c) Đối với các bộ phận công trình bị che khuất phải được lập bản vẽ hoàn công hoặc được đo đạc xác định kích thước, thông số thực tế trước khi tiến hành công việc tiếp theo;


d) Trường hợp nhà thầu liên danh thì từng thành viên trong liên danh có trách nhiệm lập bản vẽ hoàn công phần việc do mình thực hiện, không được ủy quyền cho thành viên khác trong liên danh thực hiện.


Những quy định về lập bản vẽ hoàn công


Mẫu dấu bản vẽ hoàn công

Mẫu số 1:

Ghi chú: không áp dụng hình thức hợp đồng tổng thầu xây dựng thi công xây dựng. Kích thước dấu tùy thuộc kích cỡ chữ.

Mẫu số 2:

Ai là người lập và ký bản vẽ hoàn công?

• Người lập: Kỹ sư, cán bộ kỹ thuật trực tiếp của nhà thầu.

• Chữ ký xác nhận và đóng dấu: Người đại diện theo pháp luật của nhà thầu.

• Chủ đầu tư / Tư vấn giám sát: Ký xác nhận kiểm tra

Nhà thầu thi công sẽ là đơn vị lập bản vẽ hoàn công


Sự khác nhau giữa bản vẽ hoàn công và bản vẽ thiết kế

Những lưu ý khi lập bản vẽ hoàn công

• Cập nhật kịp thời: Ghi nhận và cập nhật các thay đổi ngay khi phát sinh trong quá trình thi công, tránh để dồn đến khi công trình hoàn thành mới thực hiện.

• Thể hiện nội dung rõ ràng: Sử dụng ký hiệu, chú thích và cách trình bày thống nhất để bản vẽ dễ đọc, dễ đối chiếu với hồ sơ thiết kế và hiện trạng.

• Đo đạc chính xác: Tiến hành đo đạc cẩn thận, phản ánh đúng kích thước và hiện trạng thực tế của công trình sau thi công.

• Hoàn thiện thủ tục xác nhận: Đảm bảo bản vẽ hoàn công có đầy đủ chữ ký, con dấu của các bên liên quan theo quy định, như nhà thầu thi công, đơn vị tư vấn giám sát (nếu có) và chủ đầu tư.

Thường xuyên cập nhật bản vẽ, đo đạc chính xác và thể hiện rõ các nội dung
